차량용 이더넷 규격 '10base-T1S'에 대응, 3225 사이즈 금속 단자형 공통 모드 초크 코일 상품화
관리자
2026-07-31
조회수 14

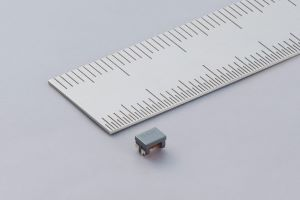

주식회사 무라타 제작소는 차량용 이더넷 규격 '10Base-T1S※1'에서 현시점 준거 가능한 OPEN Alliance 규격 Scc21: Class3※2, Cp: Class3※2의 요구 사양을 충족하는 3225 사이즈 금속 단자형 공통 모드 초크 코일 'DLW32MH241MX2'(이하, 본 제품)를 상품화했다. 본 제품은 현재 양산이 진행 중이다.
- ※110Base-T1S: 이더넷 장치를 연결하기 위한 차량 통신 규격으로, 10Mbps의 통신을 가능하게 함
- ※2Scc21: Class3/Cp: Class3: 차량용 이더넷 '10Base-T1S'의 OPEN Alliance 규격, 해당 규격에 따라 공통 모드 초크 코일에는 Scc21: Class3(240uH), Cp: Class3(≤10pF)가 요구됨
최근 CASE※3 실현을 목표로 더 안전하고 쾌적한 주행을 위해 자동차의 기본 동작을 제어하는 기술의 고도화가 빠르게 이루어지고 있다. 이에 따라 제어계 인터페이스에서 사용된 네트워크 규격인 CAN에서 정보계 인터페이스에서 중심이 되고 있는 이더넷으로 통합하려는 경향이 있으며, 데이터 전송 속도가 최대 10Mbps인 10Base-T1S 도입이 검토 중이다.
이에 주식회사 무라타 제작소는 권선 및 페라이트 조립 기술 외에도 새롭게 금속 단자 기술을 도입하여, 10Base-T1S에 적합한 공통 모드 초크 코일을 개발했다. 10Base-T1 규격에 맞춘 본 제품을 통해 10Base-T1을 사용한 차량용 인터페이스의 시장 도입에 기여해 나가겠다.
- ※3Connected(커넥티드), Autonomous(자율주행), Shared & Service(공유 및 서비스), Electrification(전동화)라는 모빌리티의 혁신을 나타내는 네 가지 영역의 합성어
■ 주요 사양
| 품번 | DLW32MH241MX2 |
|---|---|
| 공통 모드 인덕턴스 | 240μH (-20%/+50%) at 0.1MHz |
| 정격 전압 | 80V |
| 정격 전류 | 70mA |
| 사용 온도 | -40~125℃ |
| 기타 | AEC-Q200 준거 |
